최근 ASUS Tinker Board 2S를 이용해서 개발을 진행하고 있다. 그 과정에서 SPI 통신 파형이 이상하게 나오는 문제가 발생해서 이 부분을 기록으로 남겨두려 한다.
개발 환경
Tinker Board 2S에서는 SPI1과 SPI5, 두 개의 SPI 버스를 사용할 수 있다.

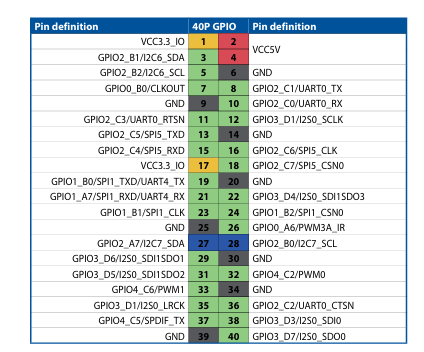

Tinker Board 2S GPIO Pin Map
개발 언어는 Android Studio에서 Java를 사용하고 있으며, GPIO 제어는 MRAA 라이브러리를 사용했다.
MRAA 라이브러리에서 SPI Index 설정

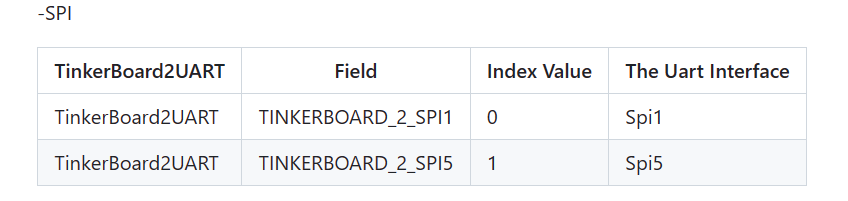

MRAA에서는 위 그림처럼 index를 설정해주면 SPI1과 SPI5를 각각 사용할 수 있다.
문제 상황
AD5420과 MAX1032 클래스를 이용해 SPI를 초기화하고 디버깅 목적으로 SPI.write()를 호출해 오실로스코프로 파형을 확인해봤다.

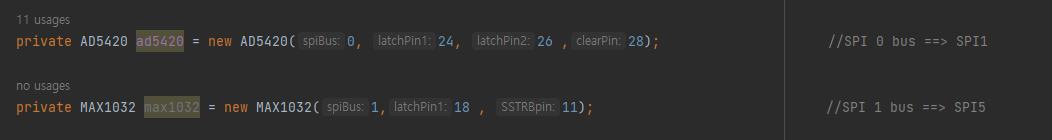

Android Studio에서 작성한 SPI Initialize 코드
결과는 예상과 달랐다.

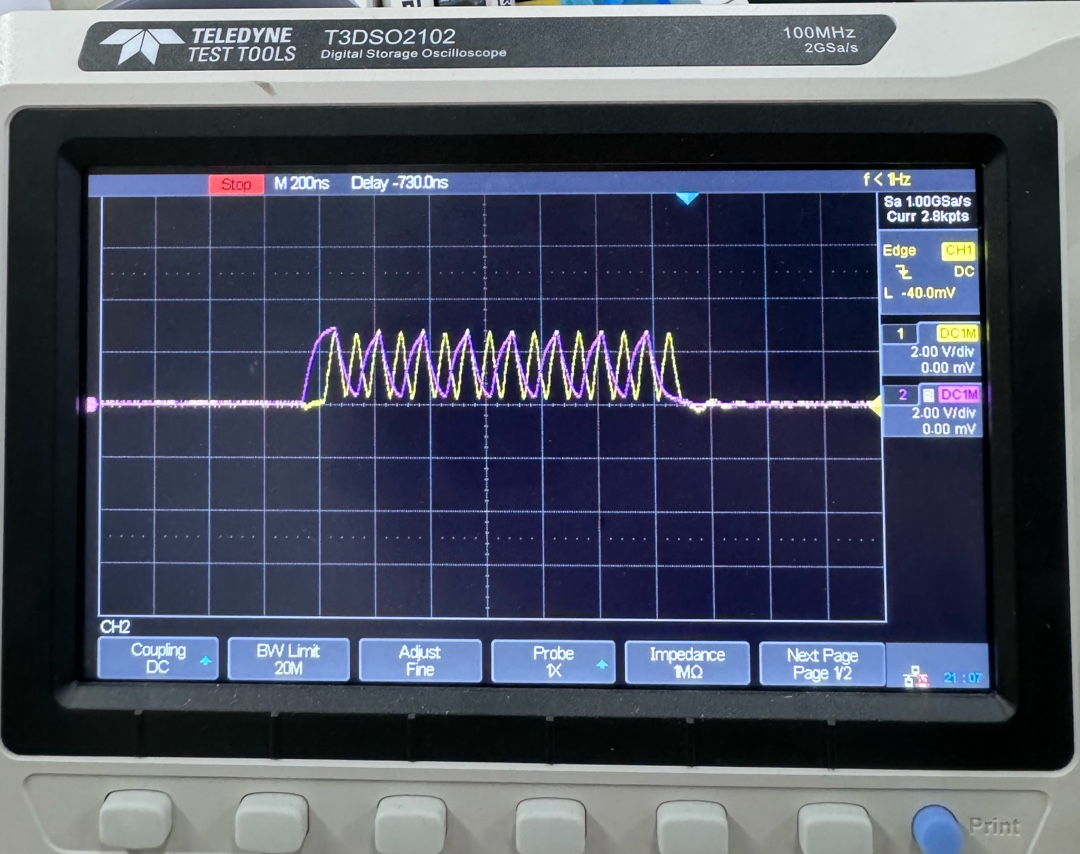

SPI1 버스에서 측정한 MOSI와 CLK 파형 — 삼각파가 출력됨

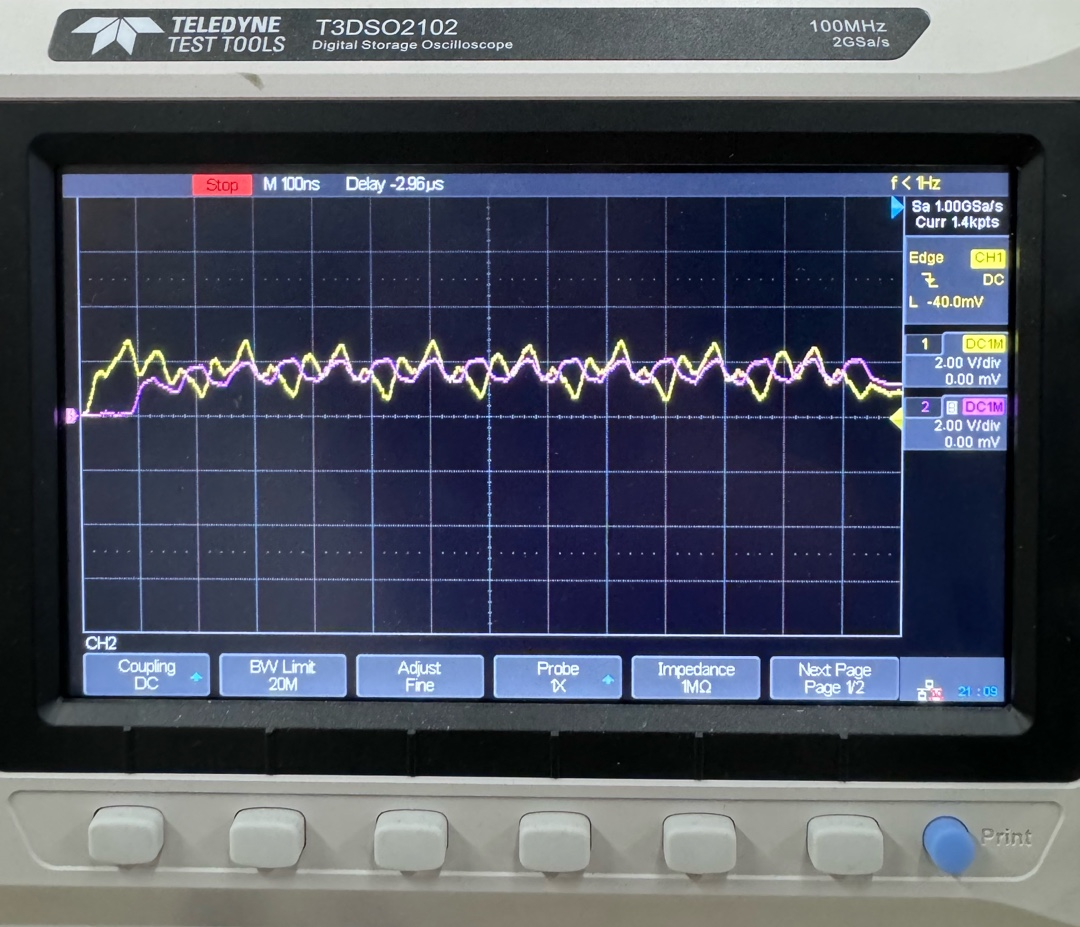

SPI5 버스에서 측정한 MOSI와 CLK 파형 — 오실레이션 발생
- SPI1: 사각파가 아닌 삼각파가 출력됨
- SPI5: 파형에 오실레이션이 발생해 원본 데이터가 손상될 가능성이 커 보임
원인 분석
처음에는 하드웨어 문제를 의심했다. Bypass Capacitor를 하나씩 교체해가며 확인했지만 증상은 그대로였다.
그러다 전혀 생각하지 못했던 부분에서 원인을 찾았다.

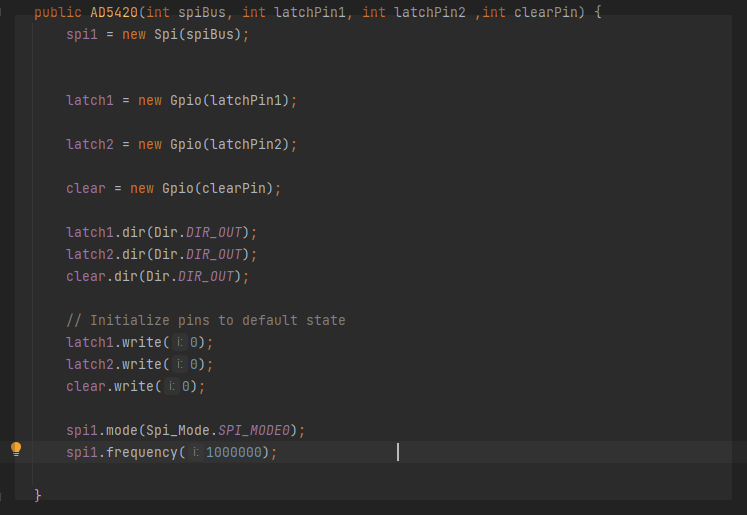

기존 AD5420 SPI Class — Frequency가 20MHz로 설정되어 있었다
바로 SPI1.Frequency였다. 기존에 20MHz로 아무 생각 없이 설정해두고 있었다.
그런데 Tinker Board 2S와 AD5420 사이에는 Digital Isolator(ADUM1400) 가 삽입되어 있다. ADUM1400 데이터시트를 확인해보니 문제가 명확해졌다.

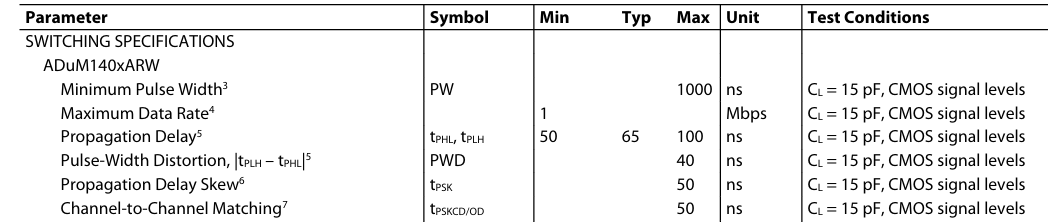

ADUM1400 데이터시트 — Maximum pulse width 1000ns
ADUM1400의 Maximum pulse width는 1000ns, 즉 최대 10MHz까지만 정상 동작을 보장한다. 20MHz 파형은 이 한계를 넘어서 왜곡이 발생한 것이었다.
수정 결과
코드에서 SPI1 Frequency를 1MHz로 낮춘 뒤 파형을 다시 확인했다.

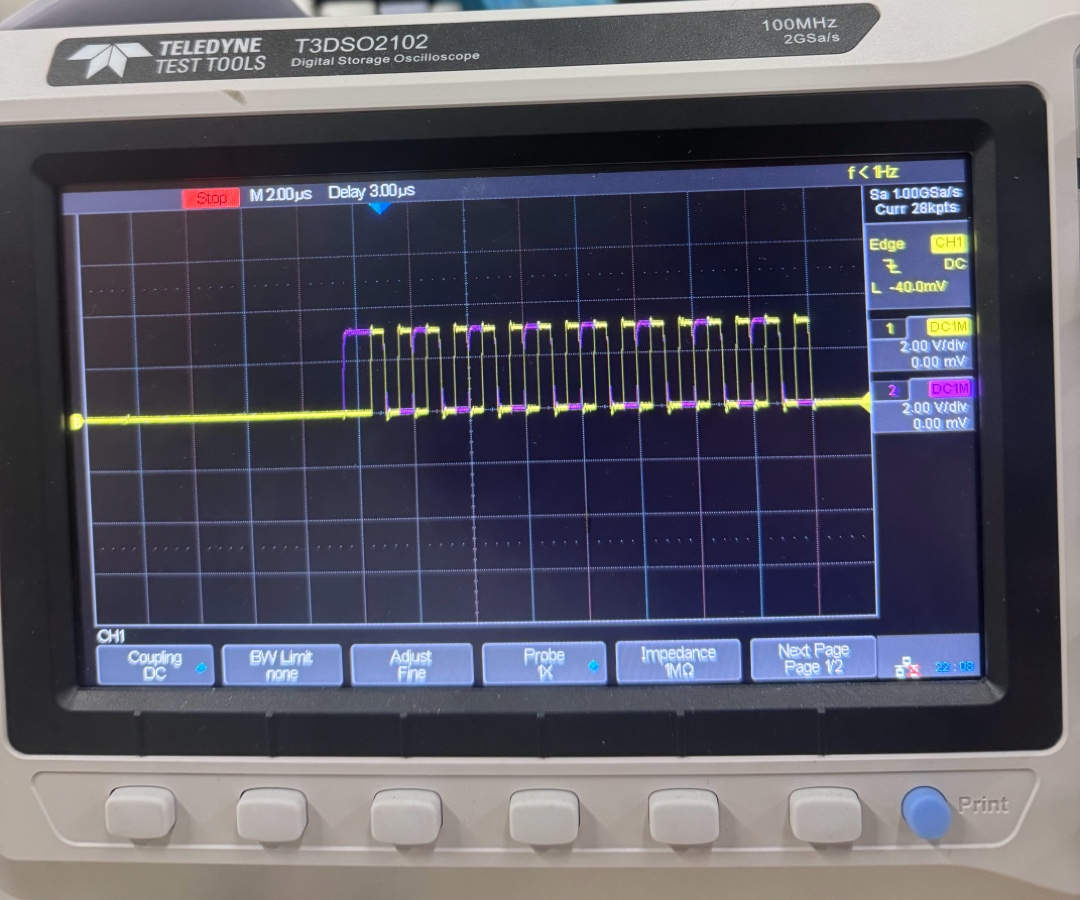

Frequency 1MHz로 수정 후 SPI1 파형 — 정상적인 사각파 확인
정상적인 사각파가 나오는 것을 확인했다.
다만 SPI5(MAX1032) 쪽은 1MHz로는 부족했고, 50kHz까지 낮춰야 정상 파형이 나왔다. 같은 보드에서 두 SPI 라인이 이렇게 큰 차이를 보이는 이유는 아직 명확하지 않다. 추후에 더 공부해보려고 한다.
정리
| 항목 | 기존 | 수정 후 |
|---|---|---|
| SPI1 Frequency | 20MHz | 1MHz |
| SPI1 파형 | 삼각파 (왜곡) | 정상 사각파 |
| SPI5 Frequency | 20MHz | 50kHz |
| SPI5 파형 | 오실레이션 | 정상 사각파 |
Digital Isolator를 사용할 때는 반드시 해당 소자의 Maximum pulse width(최대 동작 주파수)를 확인해야 한다는 걸 이번에 직접 경험으로 배웠다. 하드웨어를 먼저 의심하다가 시간을 꽤 날렸는데, 데이터시트를 먼저 꼼꼼히 읽는 습관의 중요성을 다시 한번 느꼈다.
