만능기판 테스트 중 계속 발열이 생긴 이유

고압산소치료 챔버를 개발하면서 챔버 내부 압력을 정밀하게 제어해야 하는 상황이 있다. 압력을 원하는 값으로 올리고 내리려면 유량을 조절할 수 있어야 하고, 그러려면 단순히 열고 닫는 온오프 밸브가 아닌 비례제어 밸브가 필수였다.

비례제어 밸브는 보통 4~20mA 전류 신호로 열리는 정도를 제어한다. 0%에서 100%까지 연속적으로 조절할 수 있어서 PID 제어와 잘 맞는다. AD5420은 SPI로 명령을 받아 4~20mA 전류를 출력하는 DAC 칩으로, 이 용도에 딱 맞았다.

AD5420을 만능기판에서 간단히 테스트해보려고 TSSOP 변환기판에 올렸다가 예상치 못한 데서 시간을 꽤 날렸다.

칩 다리 납땜하고, 전원이랑 SPI 배선 잡고 전원을 넣었는데 어딘가에서 열이 엄청 났다. 배선 다시 확인하고, 칩 다리 테스터기로 하나씩 찍어봐도 딱히 이상한 게 안 보였다. 혹시 불량 칩인가 싶어서 교체도 해봤는데 똑같이 발열이 생기는 거다.

한참 헤매다가 데이터시트를 다시 꺼내 패키지 그림을 봤더니, 칩 바닥에 뭔가가 있었다.

칩 바닥 Exposed Pad

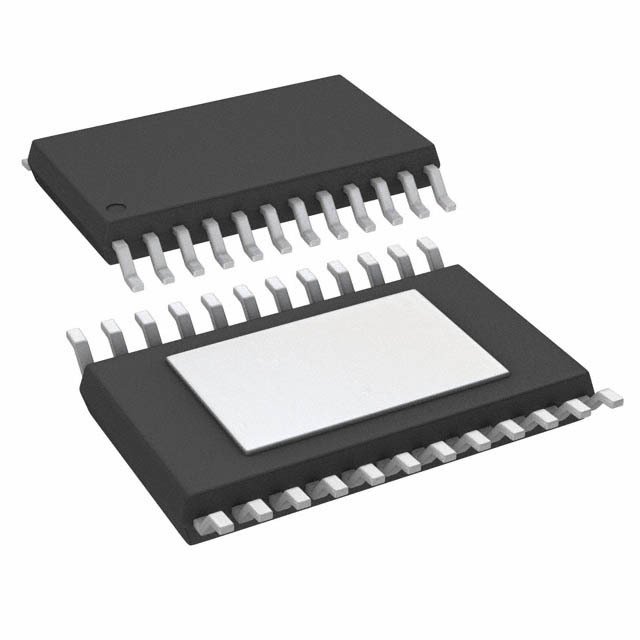

AD5420은 TSSOP-24 EP 패키지다. EP가 붙은 패키지는 칩 아래쪽 가운데에 금속이 노출된 면이 있다.

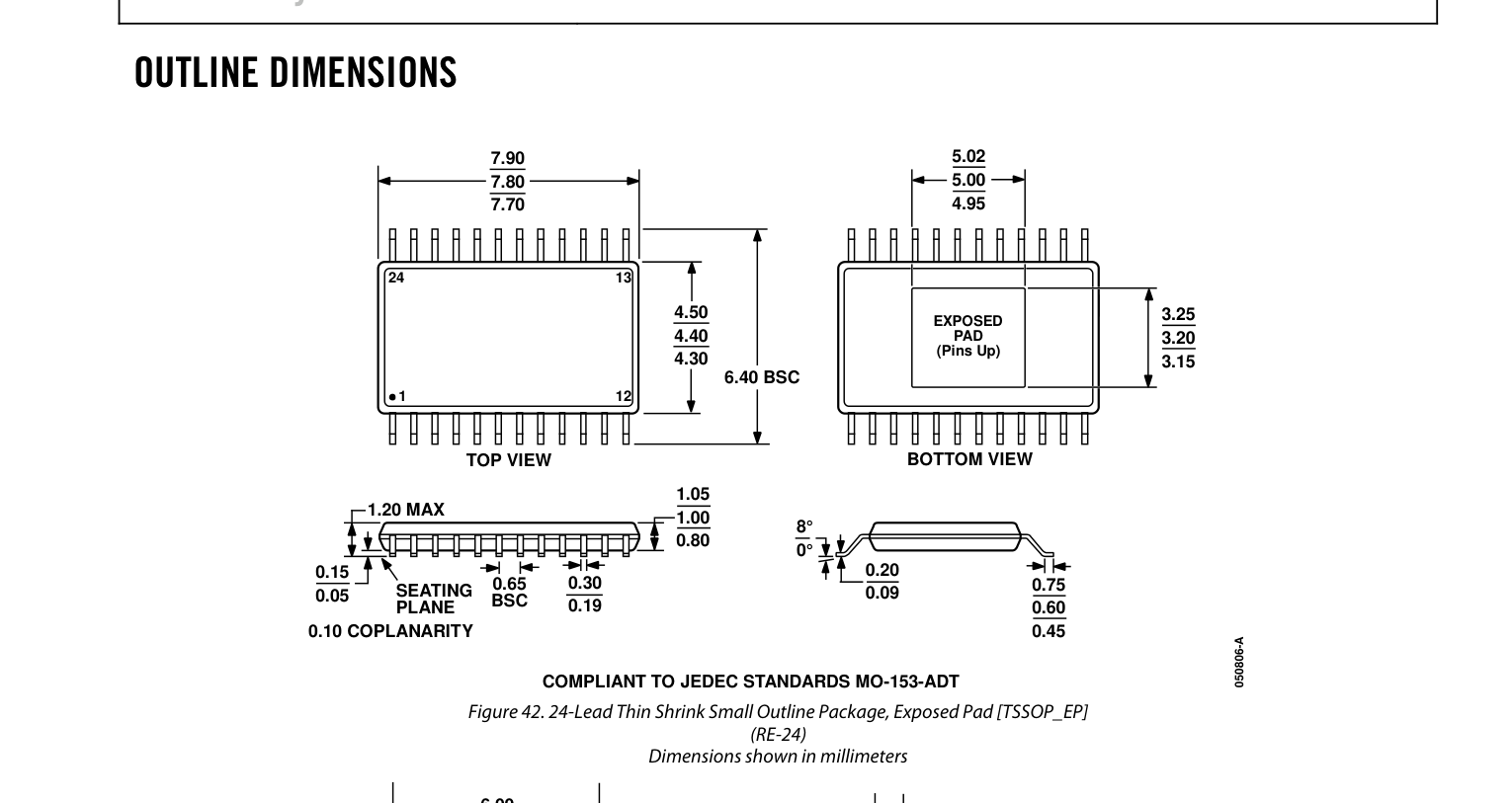

데이터시트 27페이지 패키지 다이어그램을 보면 BOTTOM VIEW에 EXPOSED PAD가 명확하게 표시돼 있다.

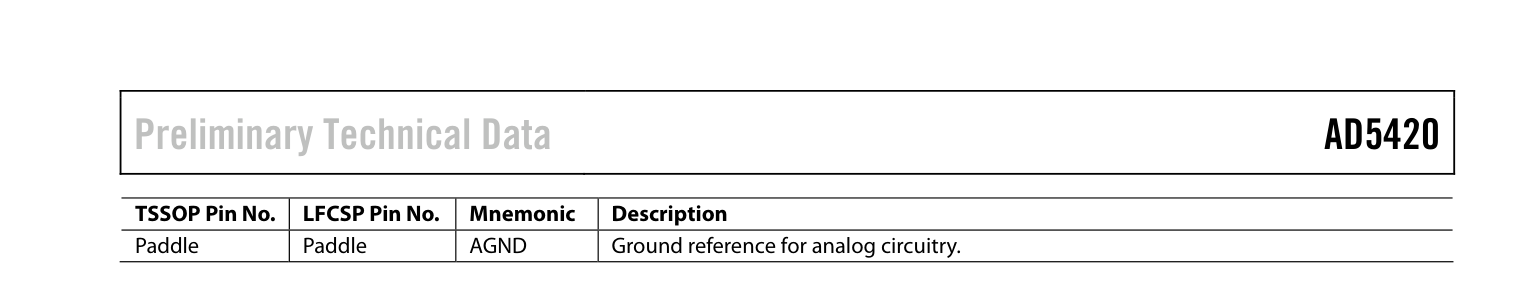

그리고 핀 설명표에는 이 paddle이 AGND, 즉 analog ground라고 나와 있다.

이 exposed pad는 칩 내부에서 AGND에 연결되어 있다. 방열 목적도 겸하지만 전기적으로는 analog ground라서, 이게 PCB GND에 연결되지 않으면 아날로그 회로 전체가 불안정해진다.

TSSOP 변환기판을 쓰면 24개 다리는 pad에 딱 맞게 올라가는데, 바닥 exposed pad는 변환기판 PCB 표면 위에 그냥 올려진 상태가 된다. 기판 표면에 사용된 패턴이나 동박 잔류에 따라 exposed pad가 다른 신호선과 접촉해 의도치 않은 전류 경로가 생기거나, GND 연결 자체가 불안정해진다. 전류가 낮은 저항 경로로 몰리면 P = I²R에 의해 그 에너지가 열로 빠져나오기 때문에, 배선상 문제가 없어 보여도 발열이 심하게 나타날 수 있다.

해결

바닥 exposed pad를 GND에 납땜하면 된다.

만능기판에서 변환기판을 쓰는 경우에는, 칩을 변환기판에 올리기 전에 exposed pad 위치에 맞게 변환기판 뒷면에 구리 테이프나 도선을 붙여두고 GND에 연결해주는 방식으로 처리할 수 있다. 아니면 처음부터 exposed pad용 pad가 설계에 포함된 변환기판을 고르는 게 더 깔끔하다.

PCB 아트웍 시 주의사항

만능기판 테스트를 넘어 실제 PCB를 설계할 때도 exposed pad를 빠뜨리면 같은 문제가 생긴다. footprint 작업 시 칩 다리 pad 외에 바닥 exposed pad 영역을 GND 동박과 연결되도록 별도로 잡아줘야 한다.

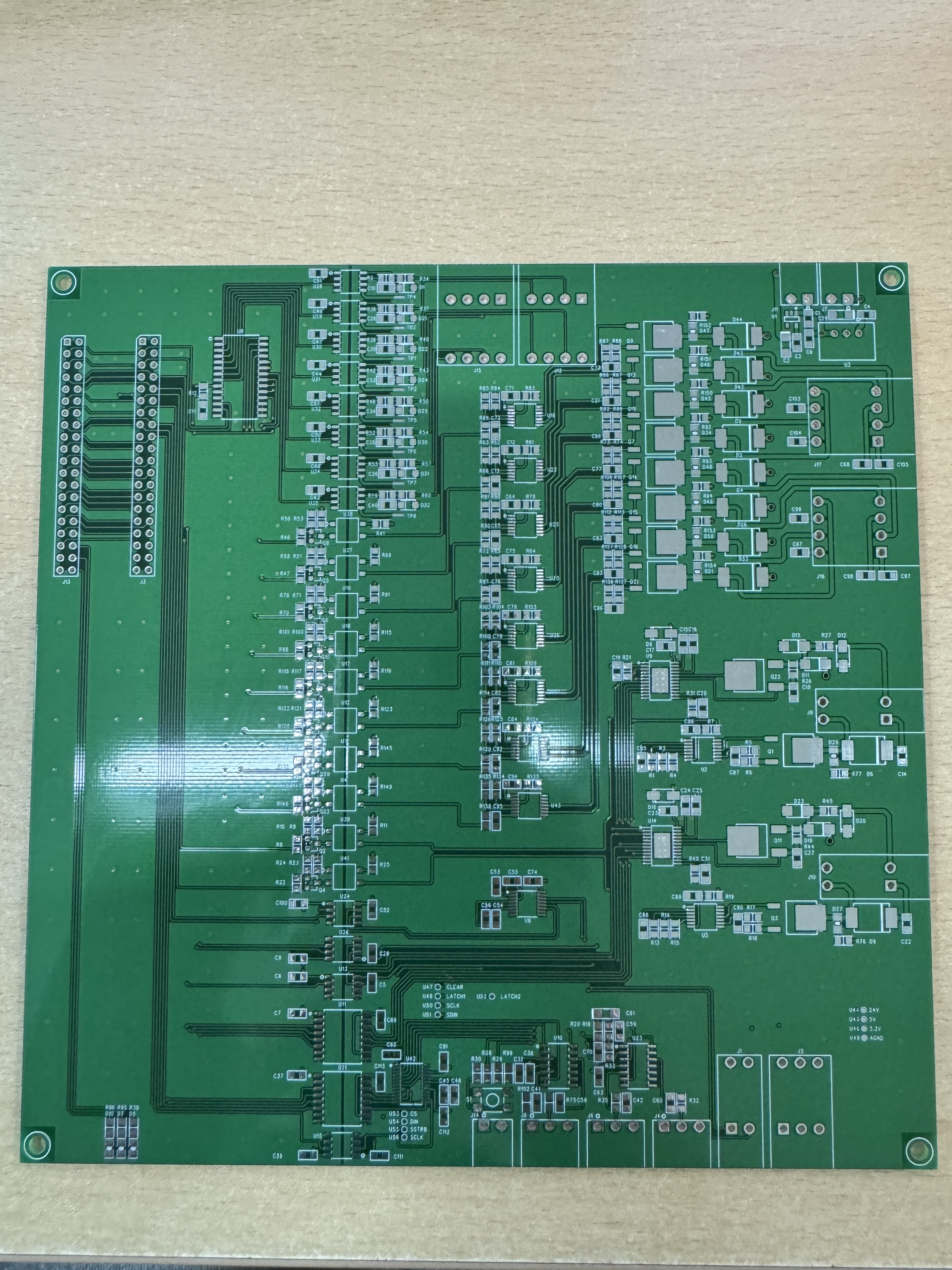

아래 PCB에서 U9, U14가 AD5420 소자인데, 칩 바닥 중앙에 exposed pad가 보인다.

납땜 순서도 중요하다. 칩 다리부터 납땜하면 나중에 바닥 exposed pad에 열을 가하기가 어려워진다. 열풍기로 먼저 납을 녹여 exposed pad를 GND에 붙인 다음, 칩이 자리를 잡으면 나머지 다리를 납땜하는 순서로 작업했다.

정리

만능기판에서 SMD 칩을 테스트할 때 EP 패키지 여부를 미리 확인해두는 게 좋다. 다리만 납땜하면 되는 줄 알았는데, 바닥 exposed pad 하나 빠진 게 발열로 이어질 줄은 몰랐다.
