캘리브레이션까지 끝나면 센서 데이터가 실제 무게(kg)로 나온다. 이제 이 데이터를 어떻게 외부로 내보내느냐가 남는다. 유선 시리얼은 측정 중에 케이블이 걸리적거리고, Bluetooth는 지연이 있다. Wi-Fi + WebSocket을 선택했다.

ESPAsyncWebServer를 쓴 이유

일반 WebServer 라이브러리도 있다. 차이는 블로킹 여부다.

일반 WebServer는 요청이 들어오면 처리가 끝날 때까지 루프가 멈춘다. 센서 샘플링을 40 SPS로 유지해야 하는 상황에서 루프가 블로킹되면 샘플이 빠진다.

ESPAsyncWebServer는 요청 처리를 별도 태스크로 넘긴다. 루프는 계속 돌고, 웹 요청은 백그라운드에서 처리된다. 실시간 샘플링과 웹 서버를 동시에 돌리려면 비동기가 필수였다.

1
2

AsyncWebServer server(80);
AsyncWebSocket ws("/ws");

웹 UI를 어디에 두는가 — IoT 장비의 일반적인 선택지

선택지는 세 가지다.

클라우드 기반: AWS IoT, Google Cloud IoT처럼 장비는 MQTT나 HTTP로 데이터만 올리고, UI는 외부 서버에서 제공한다. 상용 IoT 제품 대부분이 이 방식이다. 어디서든 접근 가능하고 데이터가 축적되지만, 인터넷 연결이 필수고 서버 운영 비용이 따른다.

외부 대시보드 연동: Node-RED, Grafana 같은 도구를 로컬 서버(PC나 라즈베리파이)에 설치하고 장비는 데이터만 보낸다. 산업용 IoT에서 많이 쓰는 방식이다. 별도 서버가 필요하지만 UI 구성이 자유롭다.

장비 자체 호스팅: 장비 안에 웹 서버를 올리고 UI까지 직접 서빙한다. 공유기만 있으면 브라우저로 바로 접근할 수 있고 외부 인프라가 필요 없다. ESP32 같은 마이크로컨트롤러 기반 프로젝트에서 자주 쓰는 방식이다.

이 프로젝트에서 SPIFFS를 선택한 이유

재활 측정 장비라는 특성상 클라우드나 외부 서버는 적합하지 않았다. 병원 네트워크 환경은 외부 접근이 제한되는 경우가 많고, 측정 데이터를 외부로 내보내는 것 자체가 민감할 수 있다. 장비 자체에서 모든 것이 해결되어야 했다.

장비 자체 호스팅을 선택했고, 그 안에서 웹 파일을 어디에 두느냐가 다시 선택지가 된다.

HTML을 C++ 문자열로 펌웨어에 하드코딩하면 추가 하드웨어 없이 가장 단순하게 구현할 수 있다. 하지만 CSS와 JavaScript까지 포함된 UI를 C++ 문자열로 관리하면 가독성이 떨어지고, 수정할 때마다 전체 펌웨어를 다시 컴파일하고 업로드해야 한다.

SPIFFS는 ESP32 플래시의 별도 파티션에 파일 시스템을 만든다. index.html, script.js, style.css를 독립적인 파일로 올려두면 UI를 수정할 때 펌웨어를 건드리지 않고 파일만 다시 업로드하면 된다. 펌웨어와 UI의 배포 단위가 분리되고, 웹 파일을 일반 텍스트 파일처럼 편집기에서 작업할 수 있다.

단점도 있다. SPIFFS 파티션 크기는 보드 설정에 따라 다르지만 수 MB 수준이라 복잡한 SPA(React, Vue 등)를 올리기에는 부족하다. 또한 SPIFFS는 현재 공식적으로 deprecated 상태로, ESP32 Arduino에서는 LittleFS로 이전이 권장된다. 이 프로젝트를 진행할 당시에는 SPIFFS가 더 보편적이었기 때문에 그대로 사용했다.

웹 UI(index.html, script.js, style.css)는 SPIFFS에 올려두고 서버가 그걸 읽어서 응답한다.

1
2
3
4
5

server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
    request->send(SPIFFS, "/index.html", "text/html", false, processor);
});

server.serveStatic("/", SPIFFS, "/");

serveStatic이 / 경로로 들어오는 정적 파일 요청을 SPIFFS에서 찾아 응답한다. index.html에서 로드하는 script.js, style.css도 자동으로 처리된다.

processor는 HTML 안의 플레이스홀더를 센서 초기값으로 치환하는 함수다:

1
2
3
4
5
6
7
8

String processor(const String& var){
    if(var == "RIGHTARM")  return String((float)Sensors.DATA1 * LoadcellCalGain1, 3);
    if(var == "LEFTARM")   return String((float)Sensors.DATA2 * LoadcellCalGain2, 3);
    if(var == "RIGHTFOOT") return String((float)Sensors.DATA3 * LoadcellCalGain3, 3);
    if(var == "LEFTFOOT")  return String((float)Sensors.DATA4 * LoadcellCalGain4, 3);
    if(var == "ANGLE")     return String((float)Sensors.encoderAngle * AS5600_RAW_TO_DEGREES, 2);
    return String();
}

페이지를 처음 로드할 때 빈 칸 대신 현재 센서값이 바로 보인다.

Wi-Fi 연결

EEPROM에 저장된 SSID와 비밀번호를 읽어 연결을 시도한다.

1
2

WiFi.mode(WIFI_AP_STA);
WiFi.begin(ssid, password);

WIFI_AP_STA는 Station 모드(공유기에 연결)와 AP 모드(자체 핫스팟 생성)를 동시에 사용하는 모드다. 연결에 실패하면 시리얼로 주변 Wi-Fi 목록을 출력하고 번호를 입력받아 새로 연결한다:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

int n = WiFi.scanNetworks();
for (int i = 0; i < n; ++i) {
    Serial.print(i + 1);  Serial.print(") ");
    Serial.println(WiFi.SSID(i));
}
Serial.print("Select No. of SSIDs : ");
// 입력받아 EEPROM에 저장
EEPROM.writeString(EEPROM_SSID, WiFi.SSID(NoSSID));
EEPROM.writeString(EEPROM_PASS, passWordstr);
EEPROM.commit();

한 번 연결하면 EEPROM에 저장되니 다음 부팅부터는 자동으로 연결된다.

WebSocket 이벤트 핸들러

WebSocket은 클라이언트(브라우저)와 서버(ESP32) 사이의 양방향 통신 채널이다. 연결, 해제, 데이터 수신을 하나의 핸들러에서 처리한다:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

void onEvent(AsyncWebSocket *server, AsyncWebSocketClient *client,
             AwsEventType type, void *arg, uint8_t *data, size_t len) {
    switch (type) {
    case WS_EVT_CONNECT:
        client->ping();
        break;

    case WS_EVT_DISCONNECT:
        break;

    case WS_EVT_DATA:
        if (strcmp((char*)data, "START") == 0) {
            workingPointer = packetPointer;  packetCounter = 0;
            quit = false;
        } else if (strcmp((char*)data, "STOP") == 0) {
            quit = true;
        } else if (strcmp((char*)data, "SAVE") == 0) {
            client_id = client->id();
            save = true;
        }
        break;
    }
}

클라이언트에서 텍스트 명령 세 가지로 상태를 제어한다:

명령동작
STARTPSRAM 버퍼 초기화 후 측정 시작
STOP측정 중단
SAVE버퍼에 쌓인 데이터 전송 시작

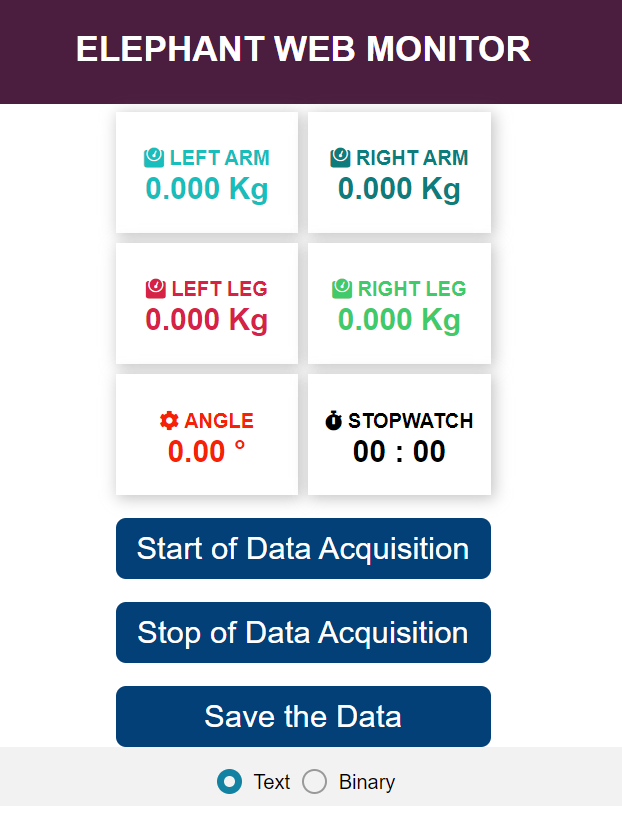

ELEPHANT WEB MONITOR UI

센서 데이터 실시간 전송

루프에서 16 샘플(약 0.4초)마다 JSON을 모든 클라이언트에 브로드캐스트한다:

1
2
3
4
5

if (!NoNetwork && (WebSampleIdx >= 16)) {
    WebSampleIdx = 0;
    sendSensorsWs(null);    // null = 전체 클라이언트
    ws.cleanupClients();
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

void sendSensorsWs(AsyncWebSocketClient *client) {
    readings["s1"] = String((float)Sensors.DATA1 * LoadcellCalGain1, 3);
    readings["s2"] = String((float)Sensors.DATA2 * LoadcellCalGain2, 3);
    readings["s3"] = String((float)Sensors.DATA3 * LoadcellCalGain3, 3);
    readings["s4"] = String((float)Sensors.DATA4 * LoadcellCalGain4, 3);
    readings["s5"] = (Sensors.encoderAngle == 8192.0)
        ? "N.C."
        : String((float)Sensors.encoderAngle * AS5600_RAW_TO_DEGREES, 2);
    readings["s6"] = String(packetCounter);

    String buffer = JSON.stringify(readings);
    if (client) client->text(buffer);
    else        ws.textAll(buffer);
}

측정 중이 아닐 때(quit = true)는 각도 자리에 “STOPPED"가 전송된다. 브라우저에서 이 값을 보고 UI 상태를 표시한다.

바이너리 청크로 대용량 데이터 보내기

40 SPS로 최대 36분을 측정하면 PSRAM에 누적되는 구조체 배열이 약 86,400개다. 이걸 한 번에 WebSocket으로 보내면 TCP 버퍼를 초과한다.

5분 단위(12,000개)로 잘라서 보낸다:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

#define PACKET_LENGTH  (5*60*40)  // 5분치

int pn = packetCounter / PACKET_LENGTH;  // 5분 청크 개수
int pr = packetCounter % PACKET_LENGTH;  // 나머지

for (int p = 0; p < pn; p++) {
    ws.binary(client_id, (uint8_t*)workingPointer,
              PACKET_LENGTH * sizeof(struct sensors));
    workingPointer += PACKET_LENGTH;
    delay(500);
}
if (pr) {
    ws.binary(client_id, (uint8_t*)workingPointer,
              pr * sizeof(struct sensors));
    delay(100);
}
// 1바이트 종료 신호
ws.binary(client_id, (uint8_t*)workingPointer, 1);

delay(500)은 브라우저가 청크를 처리하는 시간을 확보하기 위한 것이다. 너무 빠르게 연속으로 보내면 클라이언트 측 버퍼가 넘친다.

마지막에 1바이트를 보내는 이유는 종료 신호다. 브라우저에서 “1바이트짜리 패킷이 오면 전송 완료"로 판단해 파일 저장 처리를 시작한다.

브라우저 쪽에서는 ArrayBuffer 조각을 받을 때마다 누적했다가 종료 신호가 오면 파일로 저장한다:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

ws.onmessage = (event) => {
    if (event.data instanceof ArrayBuffer) {
        if (event.data.byteLength === 1) {
            // 종료 신호 → 파일 저장
            saveToFile(chunks);
        } else {
            chunks.push(event.data);
        }
    }
};

단독 모드

부팅 중 버튼을 누른 채로 켜면 Wi-Fi 없이 동작한다:

1
2
3
4

if (!digitalRead(ESP32_BUTTON)) {
    NoNetwork = true;
    isPsram = false;
}

이 경우 웹 서버도 WebSocket도 시작되지 않는다. 시리얼 모니터로만 데이터를 확인할 수 있다. 캘리브레이션 작업이나 센서 단순 확인 시 사용한다.
