들어가며
3편에서 .c 파일이 .elf를 거쳐 플래시에 올라가는 빌드 과정을 정리했다. 이제 반대 방향을 볼 차례다. 플래시에 올라간 펌웨어를 MCU가 어떻게 실행하는가.
전원이 켜지는 순간 CPU는 어디서부터 코드를 시작할까? 내가 작성한 main()이 첫 번째로 실행되는 것일까?
그렇지 않다. main() 이전에 이미 여러 단계가 실행된다.

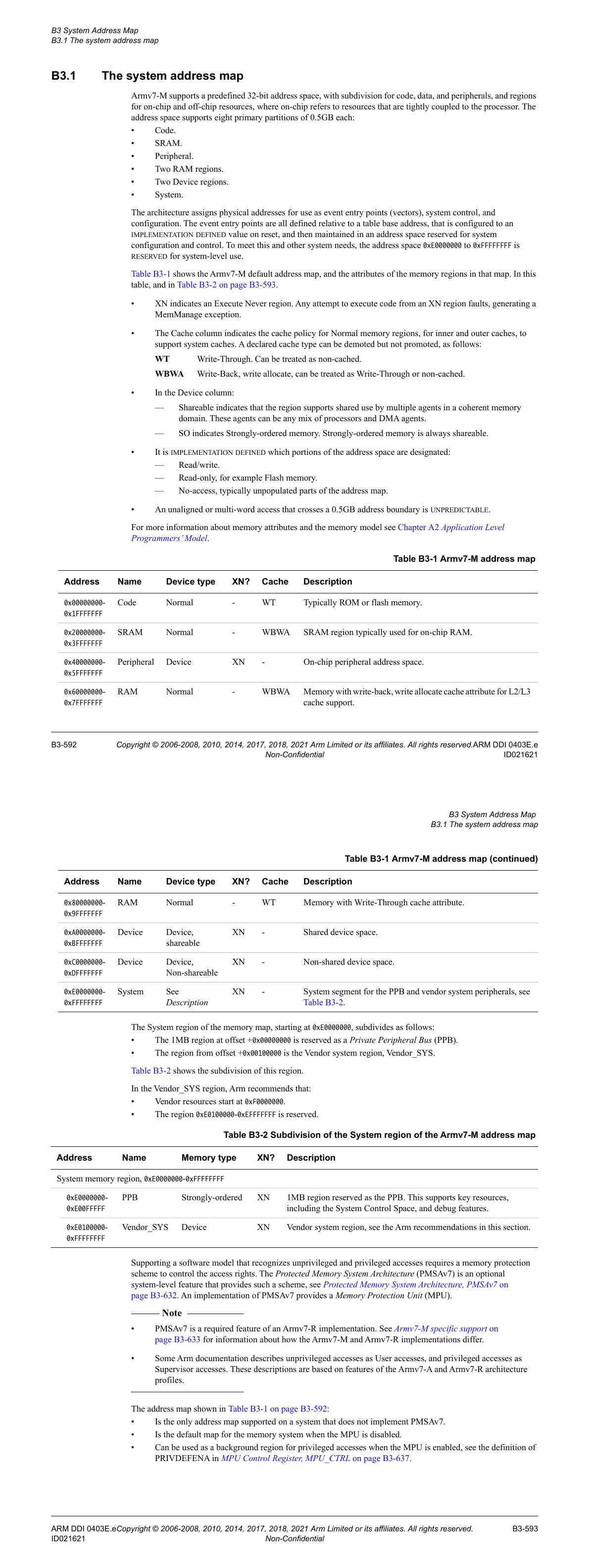

ARM Cortex-M 메모리 맵

Cortex-M은 모든 제조사가 공통으로 따르는 표준 메모리 맵을 갖는다. STM32든 nRF52든 RP2040이든 코어 수준에서는 동일한 주소 배치를 사용한다.
| 주소 범위 | 영역 | 비고 |
|---|---|---|
0x00000000 ~ 0x1FFFFFFF | 코드 영역 (Flash) | .text, .rodata, .data LMA |
0x20000000 ~ 0x3FFFFFFF | SRAM | 스택, 힙, .data VMA, .bss |
0x40000000 ~ 0x5FFFFFFF | 주변장치 레지스터 | GPIO, UART, SPI 등 MMIO |
0x60000000 ~ 0x7FFFFFFF | 외부 RAM (WBWA) | 단순 MCU에서는 미사용 |
0x80000000 ~ 0x9FFFFFFF | 외부 RAM (WT) | 단순 MCU에서는 미사용 |
0xA0000000 ~ 0xBFFFFFFF | 외부 장치 (Shareable) | 단순 MCU에서는 미사용 |
0xC0000000 ~ 0xDFFFFFFF | 외부 장치 (Non-shareable) | 단순 MCU에서는 미사용 |
0xE0000000 ~ 0xFFFFFFFF | 시스템 영역 | NVIC, SysTick, SCB, PPB |
ARMv7-M은 4GB 주소 공간을 512MB씩 8개 파티션으로 나눈다. 단순 MCU에서는 Flash/SRAM/주변장치/시스템 4개 영역만 실제로 사용한다.
제조사마다 플래시 시작 주소는 다를 수 있다. STM32F4는 0x08000000에서 시작하지만, 리셋 직후 이 영역이 0x00000000에 미러링된다.
리셋이 일어나면
전원 인가, 리셋 핀, 소프트웨어 리셋 — 어떤 원인이든 리셋이 발생하면 Cortex-M은 정해진 순서로 동작한다.
0x00000000번지를 읽어 스택 포인터(MSP) 초기값을 설정한다0x00000004번지를 읽어 Reset_Handler 주소를 가져온다- 그 주소로 점프한다
이 두 주소가 벡터 테이블의 첫 두 항목이다. CPU는 이 두 가지만 읽고 나머지는 전부 Reset_Handler에게 넘긴다.
ARMv7-M ARM B1.5.5에 수록된 TakeReset() 의사코드가 이 과정을 정확히 기술한다:
CPU가 하는 일은 정확히 이게 전부다. 벡터 테이블 두 항목을 읽고, Thumb 비트를 설정하고, Reset_Handler로 점프한다.
벡터 테이블

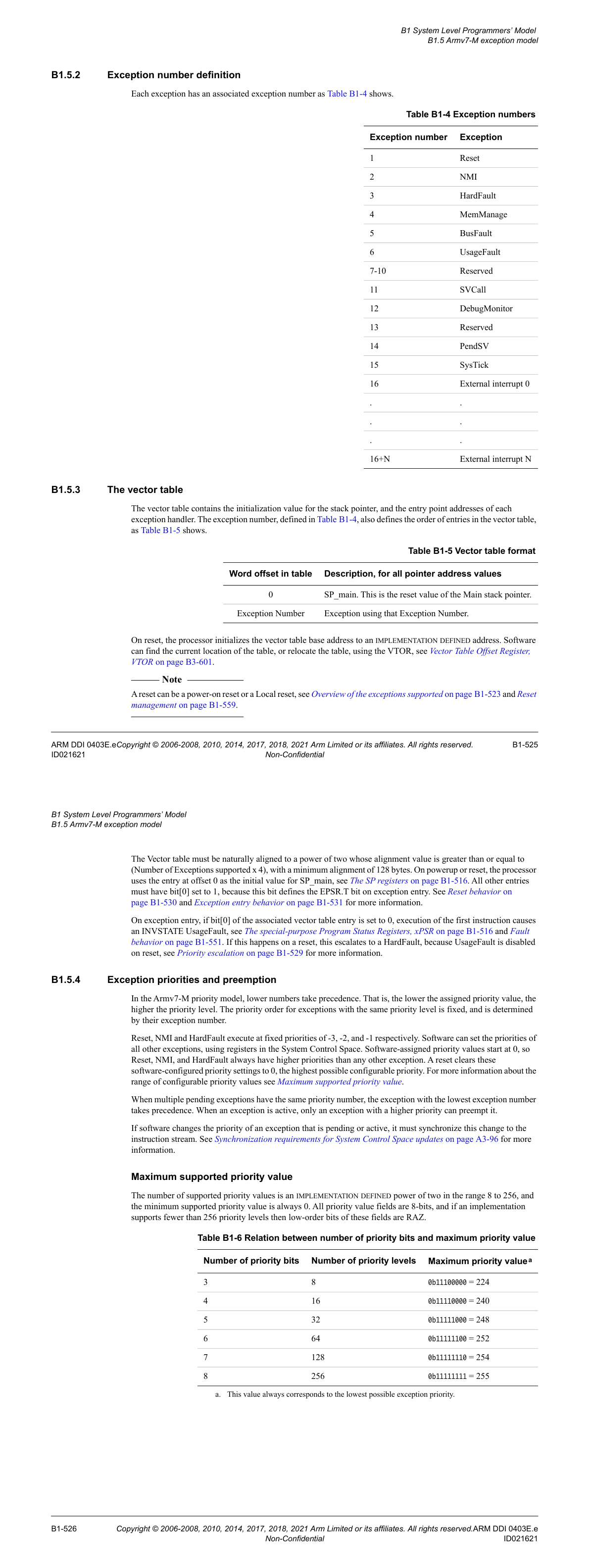

벡터 테이블은 예외/인터럽트 핸들러들의 주소를 모아둔 배열이다. 플래시의 맨 앞에 위치한다.
| |
[0]은 함수 주소가 아니라 RAM의 끝 주소다. 스택은 높은 주소에서 아래로 내려오기 때문에 RAM 끝을 스택 시작점으로 쓴다. _estack은 링커 스크립트가 계산해서 넘겨주는 심볼이다.
Thumb 모드와 LSB=1
벡터 테이블에 저장된 핸들러 주소를 직접 보면 실제 함수 주소보다 1이 크다.
이 LSB 1비트는 Cortex-M이 Thumb 모드로 진입한다는 표시다. ARMv7-M ARM B1.5.3은 이렇게 명시한다:
“All other entries must have bit[0] set to 1, because this bit defines the EPSR.T bit on exception entry.”
Cortex-M은 Thumb-2 명령셋만 지원하므로 모든 함수 진입점의 LSB는 항상 1이다. CPU는 점프할 때 이 비트를 EPSR.T에 적용하고, 실제 주소 계산에서는 제거한다. LSB=0인 핸들러 주소가 벡터 테이블에 들어가면 UsageFault가 발생한다.
Reset_Handler: startup code
Reset_Handler는 직접 작성하지 않아도 IDE나 CMSIS가 제공하는 startup 파일에 구현되어 있다. startup_stm32f4xx.s를 열어보면 어셈블리로 이런 흐름이다:
| |
2편에서 설명한 LMA/VMA 개념이 여기서 실제로 쓰인다. _sdata, _edata, _sidata 같은 심볼들은 링커 스크립트가 계산해서 넘겨준다. startup code와 링커 스크립트가 쌍으로 맞물려야 부팅이 제대로 동작하는 이유다.
SystemInit()
Reset_Handler가 main()을 호출하기 전에 SystemInit()을 먼저 부른다. system_stm32f4xx.c에 정의된 함수로, MCU의 클럭 시스템을 초기화한다.
리셋 직후 Cortex-M은 내부 RC 오실레이터(HSI)로 낮은 클럭에서 시작한다. SystemInit()이 PLL을 설정해서 사용자가 지정한 속도(STM32F4 기준 최대 168 MHz)로 올려준다. main() 진입 시점에는 이미 클럭 설정이 완료된 상태다.
main()까지의 전체 흐름
전원 인가부터 main() 진입까지 — 벡터 테이블, startup code, SystemInit() 전체 흐름
우리가 작성하는 main()이 시작되는 시점에는 이미:
- 스택이 설정되어 있고
- 전역변수 초기값이 RAM에 올라와 있고
- 클럭이 설정되어 있다
이 모든 것이 startup code가 미리 해준 일이다.
